“Energy Friend Home” fal és födém rétegrendek

Tetszik a Kp.hu?

Tetszik a cikk?

A “Energy Friend Home” készházak tervezése és kivitelezése során a mai kor legjobb műszaki paramétereivel rendelkező építőanyagait használjuk.

Az épületeink kiemelkedő hőszigetelési paraméterekkel rendelkeznek.
A ma érvényben lévő hőtechnikai szabványt falaink és födémszerkezeteink 300%-kal túlteljesítik.

A legolcsóbb energia az amit nem használunk el. Ennek érdekében családi házaink nyílászárói is kiemelten jól szigeteltek, ami azt jelenti, hogy 6 kamrás műanyagprofilokkal dolgozunk, melyekben 3 réteg argon gázzal töltött üvegek kerülnek elhelyezésre.

Minden általunk épített családi ház A+ energiaosztályba tartozik. Rendszerünkből passzívház is kivitelezhető.

Az egyszerűbb mobilházaktól, a családi házakon és irodaházakon keresztül, apartmanok, szállodák, vagy csarnokszerkezetek is készíthetőek az építési rendszerünkkel.

“A kőkorszaknak vége” tartja a mondásunk, ennek tükrében modernebb könnyebb, gyorsabb, pontosabb, környezetbarátabb, újrahasznosítható anyagokból építünk.

A világ leggazdagabb emberei megtehetnék, hogy téglából építenek, de a modern és luxus épületek szinte kivétel nélkül acélszerkezetből készülnek, hiszen nincs még egy olyan anyag, amivel ekkora fesztávokat és magasságokat meg lehet valósítani biztonságos módon. Az acél kis önsúlya és nagy teherbírása ott is lehetőségeket ad a kivitelezésre, ahol más technológiák már nem alkalmasak a biztonságos felhasználásra, ilyenek lehetnek régi épületek tetőtereinek beépítése vagy emeletráépítése.

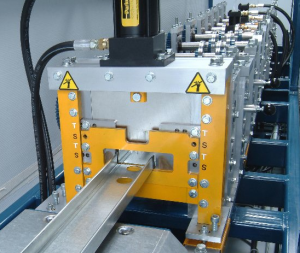

Acélszerkezetes készház falszerkezetének gyártása modern automata gépsoron

A hagyományos építőanyagok, mint például a tégla felhasználását nálunk nyugatabbra fekvő országok már csak 20-25%-ban használják az összes építés százalékában, mivel időigényes a kivitelezése, nem jó hőszigetelő, nehéz szerkezetű, sok hasznos alapterületet foglal, nem újrahasznosítható, valamint a vizes technológia miatt nem kivitelezhető egész évben.

Ezzel szemben a könnyűszerkezetes acélvázas építés munkái a szárazépítési eljárásnak köszönhetően egész évben végezhetőek.

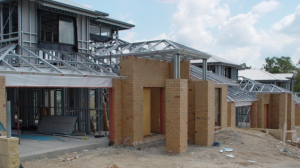

Acélszerkezetes készház szerkezetkész állapotban, téglaburkolat díszítéssel

Svájcban, Németországban, Ausztriában és a Skandináv országokban a családi ház építések 60%-a valamilyen könnyűszerkezetes technológiával valósul meg.

Az acélszerkezetes falakat, födémet és tetőszerkezetet számítógép vezérelt milliméter pontosságú gépsoron gyártjuk, az alapanyag megegyezik a modern gépkocsigyártásnál felhasznált tűzihorganyzott acélelemek minőségével, az egyenletes anyagminőségnek köszönhetően pontosan készíthető statika és gyártmányterv az épületekhez, így 0,1 % alatti a hulladékképződés, szemben a favázas könnyűszerkezetes házakkal, ahol 5-10% hulladék keletkezik a szerkezetépítésnél.

Tény, hogy az épület már a gyártás közben is környezetbarát. Egyszer azonban minden épület lebontásra kerül. Az acélszerkezet mivel 100%-ban újrahasznosítható nem szennyezi a környezetet.

Egy épület több generációt kiszolgál, az évek alatt bővül egy család, vagy egy vállalkozás, így új szobákra, megváltozott elrendezésre lehet szükség. Nagyobb átalakítások, hozzá és ráépítések is biztonságosan elvégezhetőek a későbbiekben (acélszerkezetes falakon-tetőn-födémen) mivel oldható csavarkötéseket alkalmazunk. A gyártmányterveknek köszönhetően gyorsan lehet pontos statikai számításokat végezni egy átalakításnál.

A következőkben bemutatjuk a mai építőipari piacon az egyik legkiemeltebb hőszigetelési és épületfizikai tulajdonságokkal rendelkező fal és födémszerkezeteinket, melyekből akár 4 szintes épületet is létre lehet hozni.

Szellőztetett légréssel ellátott “Energy Friend Home-LUX” készház falszerkezet, szerelt külső falszerkezettel

Szellőztetett légréssel ellátott “Energy Friend Home-LUX” falszerkezet, szerelt külső falszerkezettel

Rétegrend a belső oldalról indulva:

  1. Háromszorosan glettelt, csiszolt falfelület.  – festett, – tapétázott, vagy burkolt felülettel
  2. Dupla réteg gipszkarton burkolat (opció: gipszrostlap a karton helyett)
  3. 40 x 30 mm-es gyalult, szárított lécváz szerkezet a gépészeti vezetékek elvezetésére (a párazáró fólia sértetlen marad)
  4. Párazáró hővisszaverő fólia
  5. Tűzihorganyzott ÉME engedélyezett acélszerkezet 150 mm szélességben (statikai elem)
  6. Az acélszerkezet között 150 mm kőzetgyapot vagy cellulóz szigetelés
  7. OSB vagy gipszrostlap burkolat 15 mm vastagságban
  8. Polisztirol vagy kőzetgyapot hőszigetelés 200 mm-es vastagságban, ragasztóhabarccsal ellátva a mechanikai védelem miatt
  9. 30 x 30 mm-es gyalult, szárított favázszerkezet a légrés érdekében
  10. Szerelt kő, fa, fém vagy egyéb díszítő burkolat

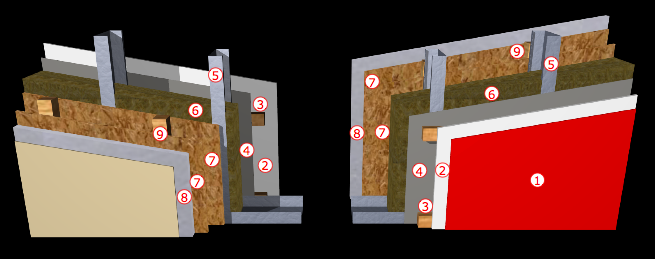

Szellőztetett légréssel ellátott “Energy Friend Home-LUX” készház falszerkezet, vakolt felülettel

Szellőztetett légréssel ellátott “Energy Friend Home-LUX” falszerkezet, vakolt felülettel
  1. Háromszorosan glettelt, csiszolt falfelület.  – festett, – tapétázott, vagy burkolt felülettel
  2. Dupla réteg gipszkarton burkolat (opció: gipszrostlap a karton helyett)
  3. 40 x 30 mm-es gyalult, szárított lécváz szerkezet a gépészeti vezetékek elvezetésére (a párazáró fólia sértetlen marad)
  4. Párazáró hővisszaverő fólia
  5. Tűzihorganyzott ÉME engedélyezett acélszerkezet 150 mm szélességben (statikai elem)
  6. Az acélszerkezet között 150 mm kőzetgyapot vagy cellulóz szigetelés
  7. OSB vagy gipszrostlap burkolat 15 mm vastagságban
  8. Polisztirol vagy kőzetgyapot hőszigetelés 200 mm-es vastagságban, ragasztóhabarccsal ellátva a mechanikai védelem miatt
  9. 30 x 30 mm-es gyalult, szárított favázszerkezet a légrés érdekében
  10. OSB vagy gipszrostlap burkolat 12 mm vastagságban
  11. 30 mm-es polisztirol vagy kőzetgyapot szigetelés, vékonyvakolattal

A “Energy Friend Home” falszerkezetünk egy extrém hőszigeteléssel ellátott falszerkezet.
A falvastagság megegyezik a 44 cm-es téglaház vakolattal ellátott vastagságával, de a “Energy Friend Home” falszerkezet hőszigetelése több mint háromszorosa.
Amit külön ki kell emelni, hogy a “Energy Friend Home” falszerkezet csak 22 cm szélességben csökkenti az alapterületet, mert az acélszerkezeten kívül eső szigetelés az alapozáson kívül esik.
Így ha összehasonlítjuk egy 44 cm falazatú téglaházzal a “Energy Friend Home” falszerkezetünket, akkor egy 100 nm-es családi ház esetén 8-9 nm-rel nagyobb nettó alapterület kapunk, mint egy 44 cm-es téglaházban.

. Építtesse velünk kiemelten energiatakarékos családiházát.

Referencia képeink Referencia videóink Így épül fel egy energiatakarékos családiház ÁRAJÁNLATKÉRÉS TÍPUSTERVEK ÁRAJÁNLATTAL
Ha már rendelkezik saját tervekkel, akkor egyedi árajánlatot készítünk. Ha típusterveink után érdeklődik, kérjük válassza a "típustervek" menüpontot.
EnergyFriendHome készházaink bemutatása
Műszaki tartalom Készházaink előnyei
SZERKEZETKÉSZ HÁZÉPÍTÉS CSALÁDI HÁZ ÉPÍTÉS
CSALÁDI HÁZ ÉPÍTÉS 6 KÜLÖNBÖZŐ TECHNOLÓGIÁVAL

MINŐSÉGIRÁNYÍTÁSI RENDSZER, MINŐSÍTÉSEK

ISO MINŐSÍTÉS:

A KP Sales House Kft a megrendelők még magasabb szintű kiszolgálásának érdekében "lakó- és nem lakó épület építése" területen minőségirányítási rendszert vezetett be és alkalmaz, mely megfelel az MSZ EN ISO 9001:2009 szabvány követelményeinek.___________________________________

MINŐSÍTETT VÁLLALKOZÁS:

Cégünket, Európa egyik vezető üzleti információ szolgáltatója a Bisnode "A" kategóriás (A – Creditworthy) vállalkozásként minősítette. Az A tanúsítványra a magyar piacon csupán a cégek 7,44 %-a jogosult. Velünk az üzleti kapcsolat kialakításának pénzügyi kockázata alacsony. A Bisnode az aktívan működő vállalkozásokat 300 mutató alapján vizsgálja, és napi szinten minősíti. A mutatók négy nagy csoportja: demográfiai adatok, pénzügyi eredmények, negatív és jogi események, és fizetési tapasztalatok.

Úgy gondoljuk, hogy a számok magukért beszélnek mind a falvastagságok, mind a hőszigetelési értékek tekintetében.

“Energy Friend Home-PRÉMIUM” készház falszerkezet, vakolt felülettel

“Energy Friend Home-PRÉMIUM” készház falszerkezet, vakolt felülettel
  1. Háromszorosan glettelt, csiszolt falfelület.  – festett, – tapétázott, vagy burkolt felülettel
  2. Dupla réteg gipszkarton burkolat (opció: gipszrostlap a karton helyett)
  3. 40 x 30 mm-es gyalult, szárított lécváz szerkezet a gépészeti vezetékek elvezetésére (a párazáró fólia sértetlen marad)
  4. Párazáró hővisszaverő fólia
  5. Tűzihorganyzott ÉME engedélyezett acélszerkezet 150 mm szélességben (statikai elem)
  6. Az acélszerkezet között 150 mm kőzetgyapot vagy cellulóz szigetelés
  7. OSB vagy gipszrostlap burkolat 15 mm vastagságban
  8. Polisztirol hőszigetelés 200 mm-es vastagságban, ragasztóba ágyazott üvegszövet háló, vékonyvakolattal.

“Energy Friend Home-OPTIMUM” készház falszerkezet, vakolt felülettel

Energy Friend Home-OPTIMUM” készház falszerkezet, vakolt felülettel
  1. Háromszorosan glettelt, csiszolt falfelület.  – festett, – tapétázott, vagy burkolt felülettel
  2. Dupla réteg gipszkarton burkolat (opció: gipszrostlap a karton helyett)
  3. 40 x 30 mm-es gyalult, szárított lécváz szerkezet a gépészeti vezetékek elvezetésére (a párazáró fólia sértetlen marad)
  4. Párazáró hővisszaverő fólia
  5. Tűzihorganyzott ÉME engedélyezett acélszerkezet 150 mm szélességben (statikai elem)
  6. Az acélszerkezet között 150 mm kőzetgyapot vagy cellulóz szigetelés
  7. OSB vagy gipszrostlap burkolat 15 mm vastagságban
  8. Polisztirol hőszigetelés 100 mm-es vastagságban, ragasztóba ágyazott üvegszövet háló, vékonyvakolattal

“Energy Friend Home” készház rácsostartó födémszerkezet:

A családi házaink tetőszerkezetére akkor kerül födémszerkezet, ha az többszintes, vagy lapostetős kialakítású. Egyéb esetben acélszerkezetes rácsostartó szerkezetet készítünk, melynek az alsó öve egyben a födémgerendázat szerepét is betölti. Így nincs szükség külön födémszerkezetre.

Abban az esetben ha a családi ház rácsostartó kialakítással készül, akkor az alábbi rétegrendet használjuk: (alulról felfelé haladva)

  1. Háromszorosan glettelt, csiszolt falfelület.  – festett, – tapétázott felülettel
  2. 15 mm-es gipszkarton burkolat (opció: gipszrostlap a karton helyett)
  3. Függesztett CD álmennyezeti acél vázszerkezet, hőtükörrel ellátott párazáró fólia
  4. 150 mm-es függesztett szerkezet
  5. C150 mm-es tűzihorganyzott födémelem, mely a rácsostartó alsó öve is egyben
  6. A födémgerendák között 150 mm-es, valamint a gerendák felett további 100 mm-es Rockwool kőzetgyapot szigetelés

“Energy Friend Home” (gerendázott) betonfödém opciók:

Dupla “C” profilból készített födémgerendázás – OSB burkolattal és betonfödémmel

Abban az esetben ha a családi ház lapostetővel vagy többszintes kivitelben készül, akkor az alábbi rétegrendet használjuk: (fentről lefelé haladva)

  1. Kerámia, vagy melegpadló burkolat
  2. 50 mm esztrich beton
  3. Polisztirol vagy kőzetgyapot lépésálló hő és hangszigetelés
  4. OSB lap 15 mm vastagságban
  5. C150 profil
  6. Rockwool kőzetgyapot szigetelés
  7. függesztett “CD” vázszerkezet
  8. párazáró hőtükrös fólia
  9. gipszkarton 1 rétegben 12,5 mm vastagságban
  10. gipszkarton glettelése 3 rétegben, valamint végleges felületképzése

“Energy Friend Home” (trapézlemezes) betonfödém opciók

Trapézlemezfödém- dupla réteg betonozással, lépéshangszigeteléssel
  1. Kerámia, vagy melegpadló burkolat
  2. 50 mm esztrich beton
  3. Polisztirol vagy kőzetgyapot lépésálló hő és hangszigetelés
  4. Vasalt beton
  5. Trapézlemez
  6. Függesztett “CD” álmenyezeti rendszer
  7. Hőtükörrel ellátott párazáró fólia
  8. 12 mm-es gipszkarton burkolat (opció: gipszrostlap a karton helyett)
  9. Háromszorosan glettelt, csiszolt falfelület.  – festett, – tapétázott felülettel

További hőszigetelés ebben az esetben nem szükséges, mivel fűtött lakószint következik. Lapostető esetén szükséges még 30 cm kőzetgyapot szigetelést, valamint arra vízszigetelő leplesített UV álló fóliát elhelyezni. Ezután zöldtetőt is ki lehet alakítani.
